2022년 7월 ~ 12월까지 진행된 현장의 에어컨 매립배관 설치과정 입니다.

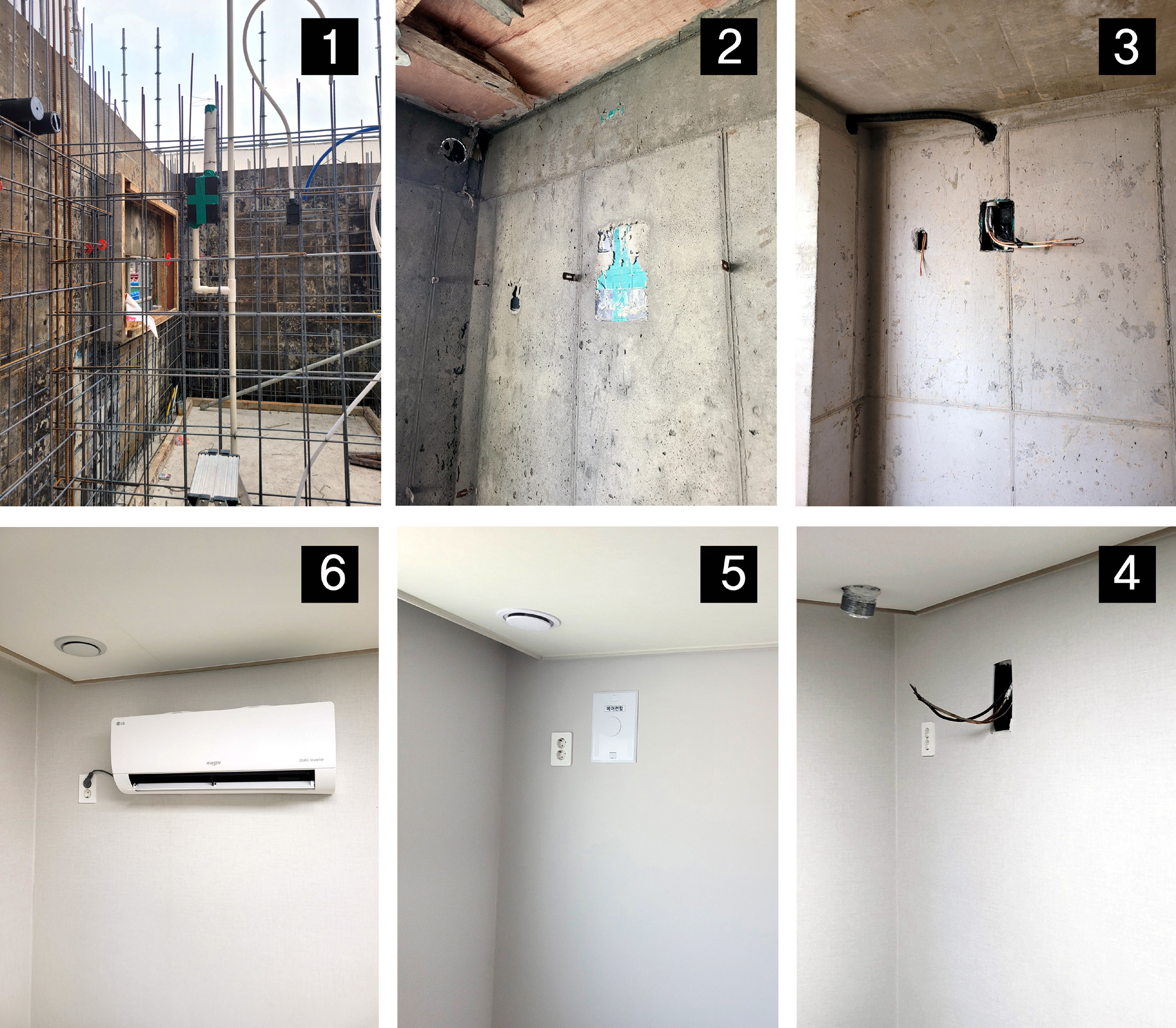

우선 벽걸이에어컨의 "매립배관" 과 "매립함" 의 설치 과정입니다.

1번:  건물의 철근골조가 진행될 때 벽체철근에 매립배관함과 드레인을 설치하는 과정입니다.

2번:  타설공사 이후에 거푸집(폼)을 제거한 상태이며, 설치한 매립함을 찾아서 개통작업을 해야 합니다.

3번:  외부에서 에어컨의 배관을 내부로 인입시켜 매립함에 위치시키는 과정입니다.

4번:  내부 벽지마감을 따내고 매립함을 찾은 상태이며, 에어컨 배관에는 질소가 봉입이 된 상태입니다.

5번:  매립배관함의 커버를 덮고 매립배관과 매립함 설치공사가 마무리 된 상태입니다.

6번:  설치된 매립배관함의 배관과 전선, 드레인을 사용해서 에어컨을 설치한 상태 입니다. (장비설치는 추가항목 입니다)

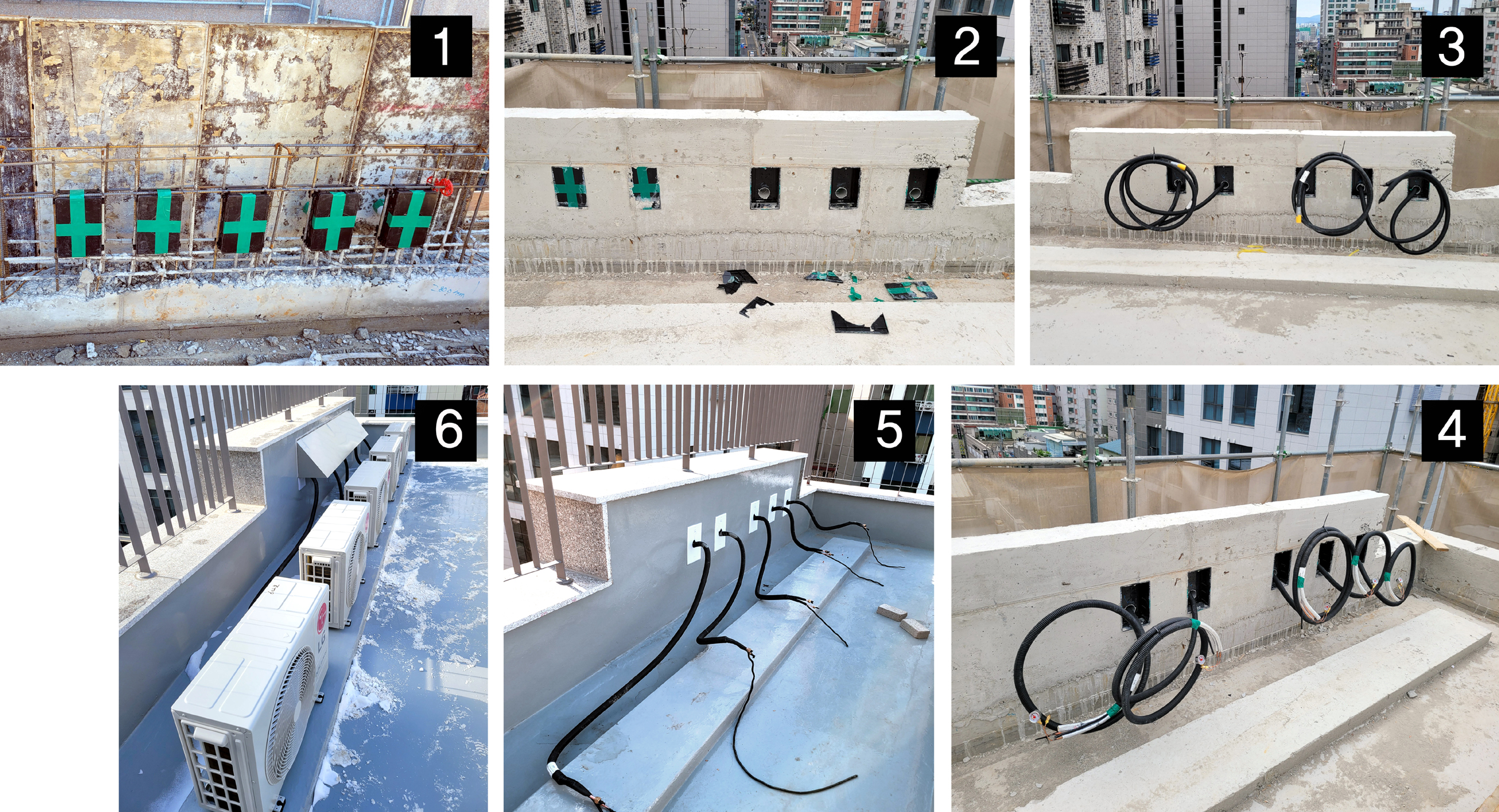

다음은 실외기매립함과 배관의 설치 과정입니다.

1번:  실외기함을 건물의 옥탑에 설치하는 과정으로 난간 철근에 위치를 잡습니다.

2번:  타설공사 이후 폼을 제거한 후 설치했던 매립함을 찾아 개통작업을 합니다.

3번:  배관을 실외기함 --> 실내기함 으로 내려서 고정 합니다.

4번:  고정된 각 각의 배관에 질소를 봉입하고 압력게이지를 설치합니다.

5번:  매립함 커버를 덮고 실외기 설치 준비를 합니다.

6번:  실외기를 각세대에 맞춰 설치하고 표기합니다.

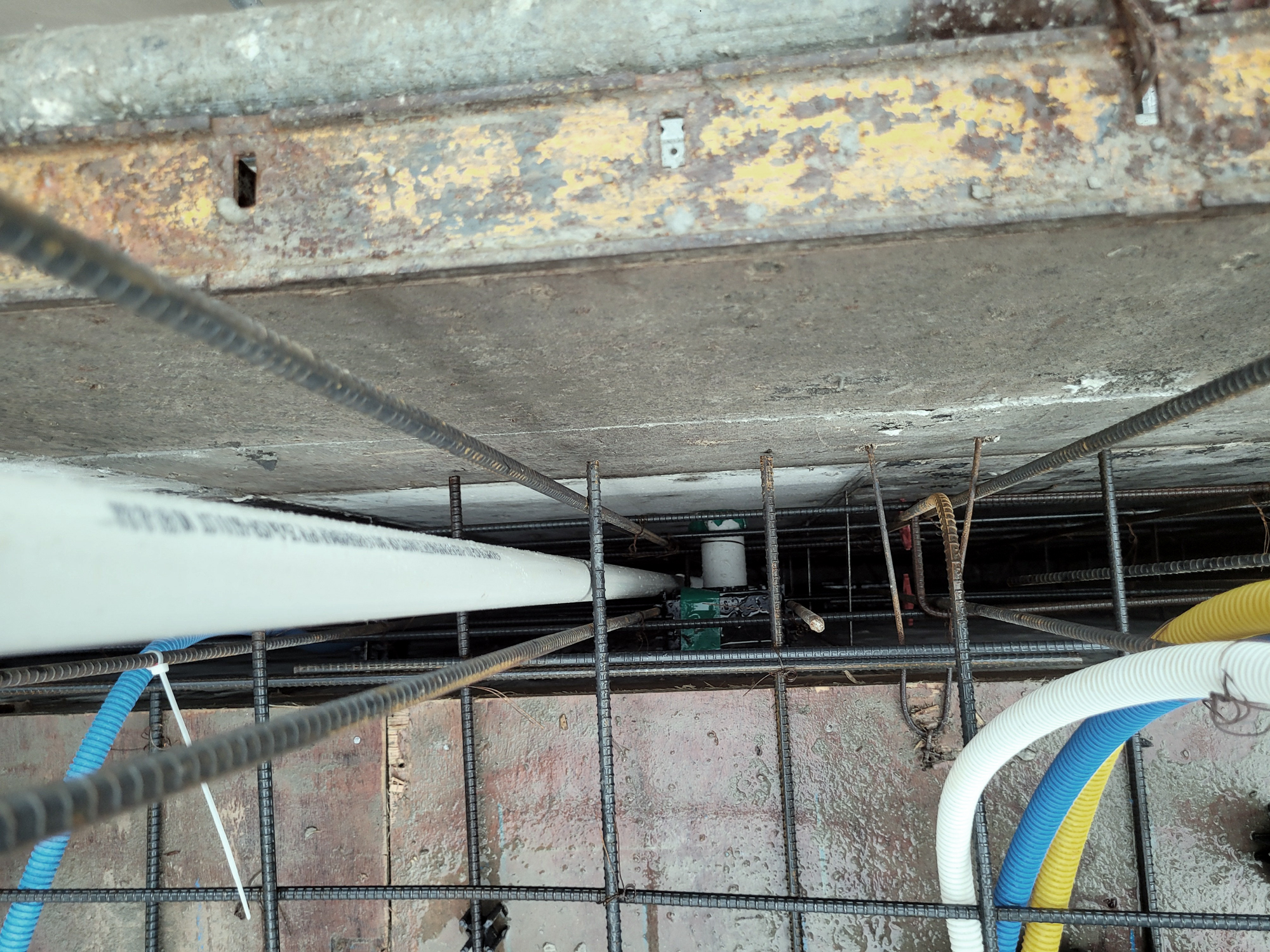

참고로 거푸집(폼)작업 후 콘크리트를 타설하기 전에 위에서 매립함의 위치를 확인한 상태입니다.

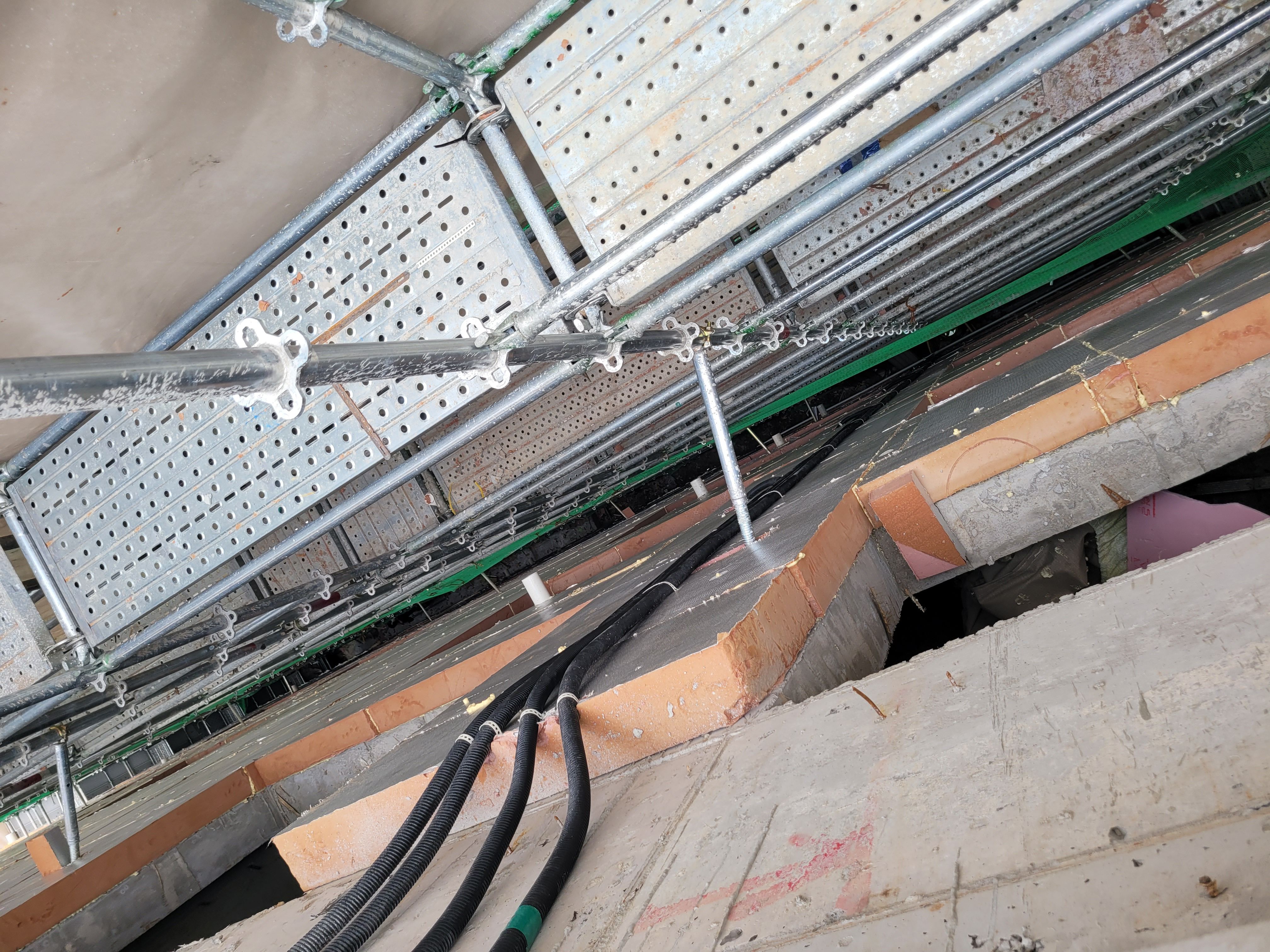

에어컨 매립배관은 이런식으로 건물 외벽을 타고 각층의 실내기함으로 내려갑니다.

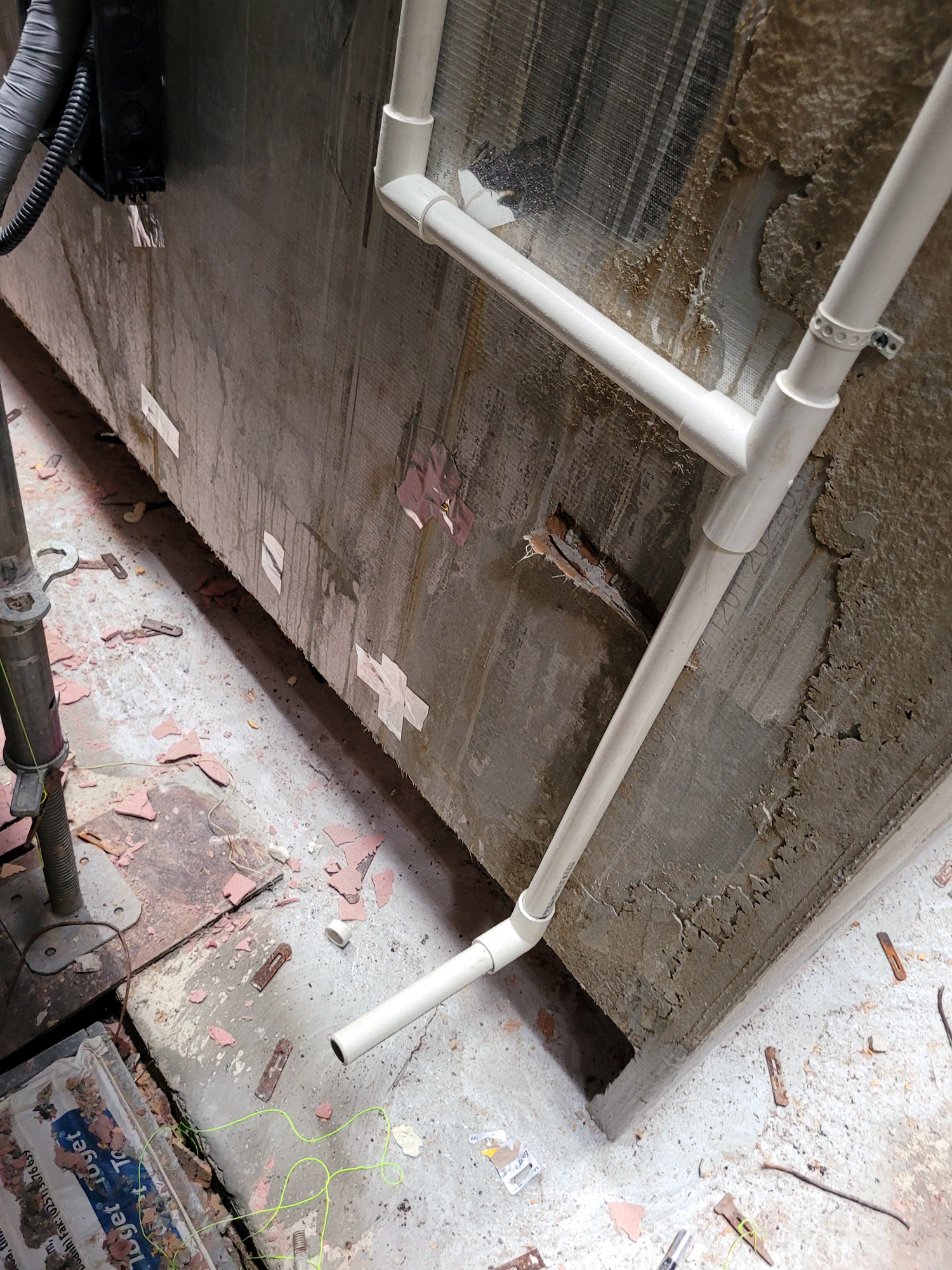

"에어컨 드레인"은 건물 외벽 마감재를 덮기 전에 35mm PVC관을 이용해 1층 배수구로 내려 줍니다.

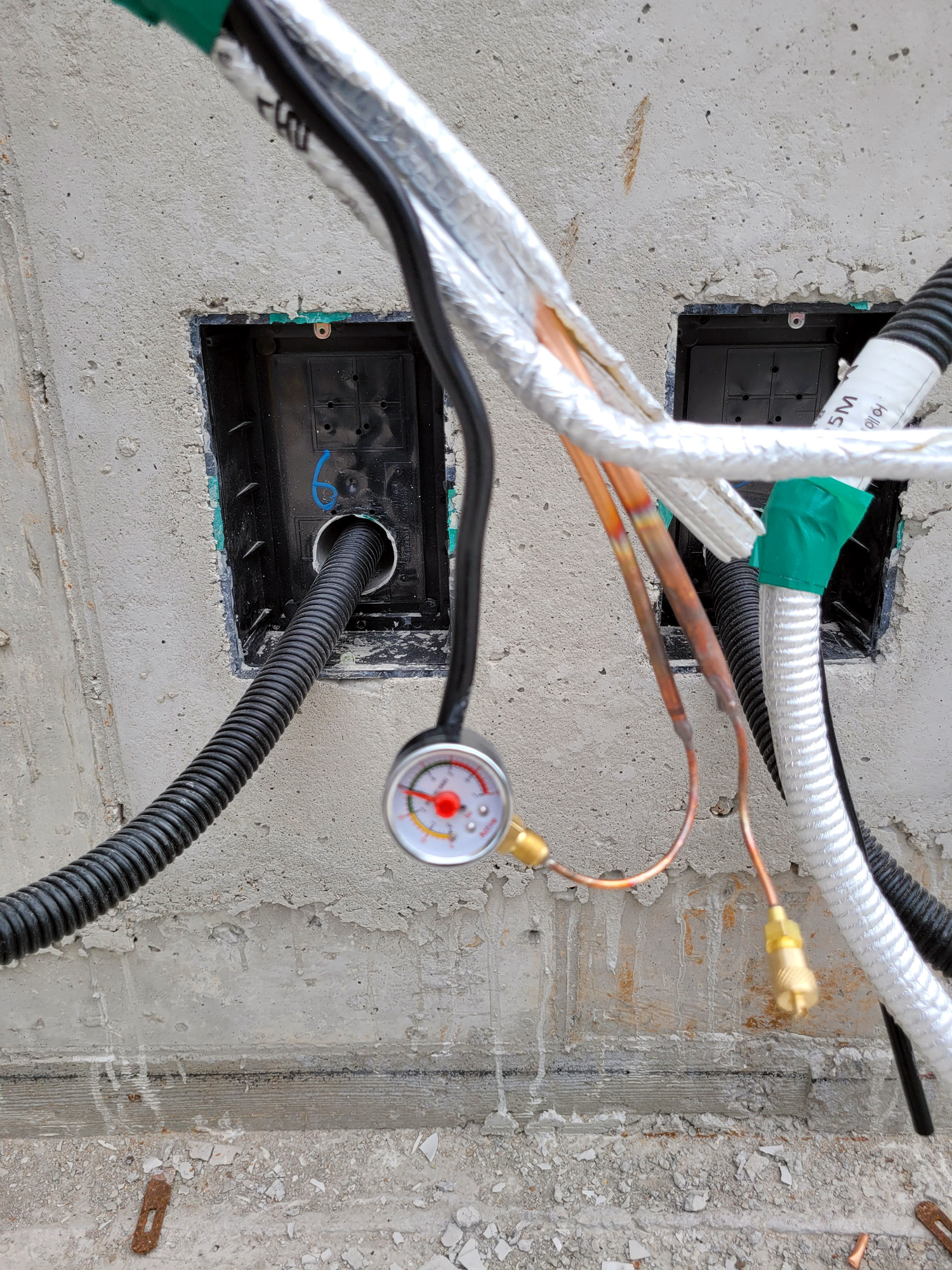

마지막으로 배관에 질소를 봉입하고 무시와 압력게이지를 설치 한 사진으로 이번 현장을 마무리 하겠습니다~
